Longrine pour fondation : rôle, pose et points de contrôle

Une longrine ne se choisit pas comme un simple élément en béton standard. Elle doit correspondre au terrain, aux charges du bâtiment et aux appuis prévus par le calcul. Avant d’accepter cette solution, vérifiez le rapport géotechnique, la note de calcul et le plan de ferraillage.

Pas le temps de lire ?

• Une longrine est une poutre structurelle, généralement en béton armé, qui reporte les charges du bâtiment vers des appuis déterminés.
• Elle peut relier des semelles isolées, des plots ou des fondations profondes, mais ne remplace pas automatiquement une semelle filante.
• Ses dimensions et son ferraillage dépendent du sol, des charges, des portées et du système constructif, aucune section standard ne convient à tous les projets.
• Avant le devis définitif, faites confirmer la solution par une étude de sol adaptée et une note de calcul établie par un professionnel compétent.

À quoi sert réellement cet élément de fondation ?

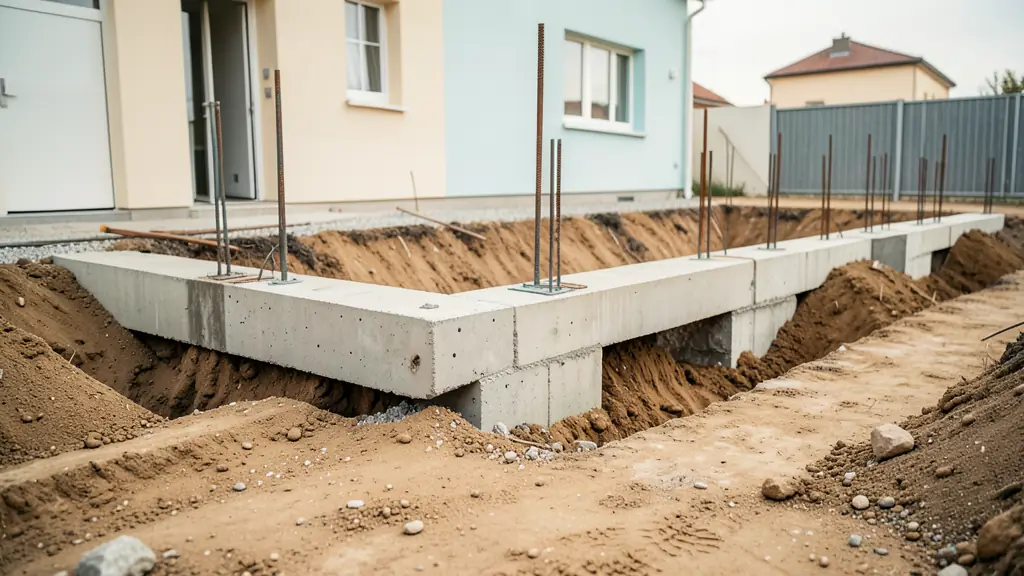

Une longrine pour fondation est une poutre, généralement en béton armé, qui transmet les charges du bâtiment vers des appuis définis. Elle peut relier plusieurs semelles ou reporter les efforts sur des plots ou des pieux. Elle permet aussi de franchir une zone de sol qui ne doit pas recevoir directement le poids de la construction.

Septembre 2019 : publication par l’AFNOR du NF DTU 13.1 relatif aux fondations superficielles.

L’intérêt d’une fondation sur longrines dépend donc du sol et de la structure. Une maison légère sur un terrain homogène et un bâtiment établi sur un sol compressible ne conduisent pas au même montage.

Le NF DTU 13.1, l’Eurocode 2 pour le béton armé et les informations publiques de Géorisques constituent des références utiles. Leur portée doit toutefois être comprise correctement : Géorisques renseigne sur les aléas connus, mais ne remplace pas une étude de la parcelle. Le référentiel technique applicable varie également selon que les appuis sont superficiels, profonds ou associés à un autre système constructif.

Dans un projet global, il faut prioriser les travaux structurels d’une rénovation avant les aménagements intérieurs. Une reprise de fondation décidée tardivement peut remettre en cause le budget, le planning et des travaux déjà réalisés.

Quels sont les différents montages possibles ?

Les termes employés dans les devis peuvent recouvrir des solutions différentes. Une étude de sol avant fondations aide à déterminer le type d’appuis envisageable, mais le choix final doit aussi tenir compte des charges et de la conception du bâtiment.

Ces configurations de fondation sur longrines ne sont pas interchangeables. Une longrine de redressement ne répond pas au même problème qu’une poutre portée entre pieux.

Quelles vérifications faut-il faire avant les travaux ?

Le dimensionnement d’une longrine exige des données propres au projet. Une étude générique réalisée à l’échelle d’un lotissement ne décrit pas nécessairement les remblais, la pente, l’eau ou les variations de sol présents sous une parcelle particulière.

Avant de signer, demandez :

• le rapport géotechnique correspondant au terrain et au projet envisagé ;
• le relevé altimétrique et les limites précises de la parcelle ;
• les plans du bâtiment, avec l’emplacement des murs porteurs et des poteaux ;
• la descente de charges utilisée pour les calculs ;
• la nature, la profondeur et la capacité portante des appuis ;
• la profondeur hors gel retenue localement ;
• la prise en compte de la pente, des réseaux, des remblais et des constructions voisines ;
• les hypothèses concernant l’eau et le drainage.

Toute différence entre le terrain décrit dans l’étude et celui découvert pendant le terrassement doit être signalée avant de poursuivre.

Comment les dimensions et les armatures sont-elles déterminées ?

La hauteur, la largeur et les armatures dépendent notamment de la portée entre appuis, du poids à reprendre, de la capacité des semelles ou des pieux et des contraintes géotechniques. Il n’existe donc pas de section ou de ferraillage universel pouvant être recopié d’un chantier à l’autre.

Le géotechnicien caractérise le sol et formule des hypothèses de fondation. Le bureau d’études structure traduit les charges et ces données en calculs, puis produit les plans d’exécution et de ferraillage. Le maçon assure la pose de longrines conformément à ces documents. Il ne devrait pas modifier seul une section, déplacer des aciers ou créer un passage de réseau dans la poutre.

Si les plans du bureau d’études et les conditions réellement rencontrées divergent, les travaux concernés doivent être suspendus jusqu’à validation d’une adaptation écrite.

Comment se déroule l’exécution sur le chantier ?

L’exécution suit un ordre précis :

• implantation des axes, niveaux et emplacements des appuis ;
• terrassement, réalisation des semelles, plots ou pieux et contrôle du fond de fouille ;
• préparation des supports et des liaisons ;

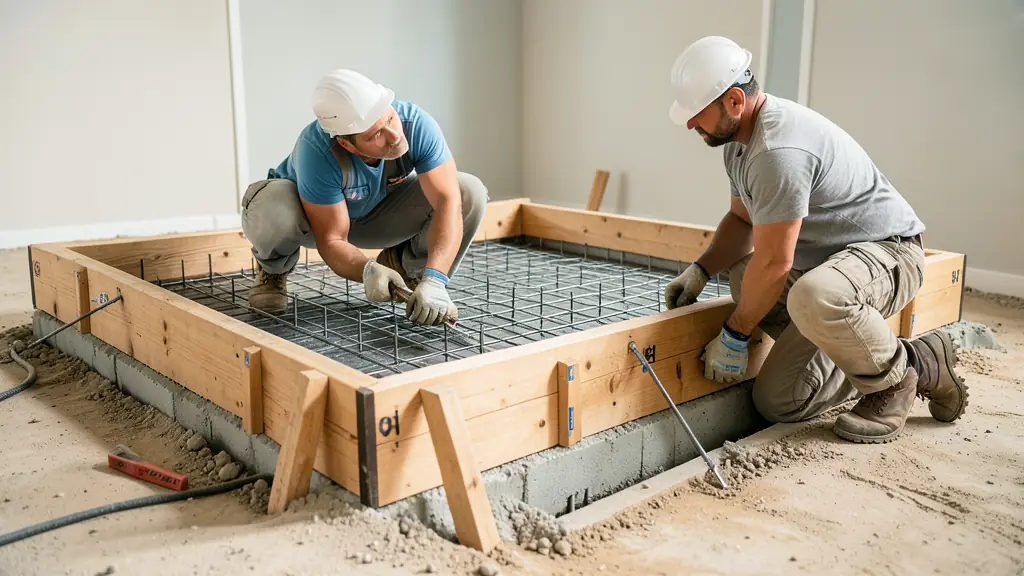

• installation des éléments préfabriqués ou réalisation du coffrage ;
• mise en place des armatures, cales, attentes et recouvrements prévus ;
• coulage et vibration du béton, puis protection pendant la cure ;
• contrôle des niveaux, dimensions, liaisons et réservations avant la suite des travaux.

Le cheminement doit rester lisible : mur ou poteau, longrine, appuis, puis sol porteur. Un appui irrégulier, une armature déplacée, un béton mal enrobé ou une réservation improvisée doit être corrigé ou validé par le concepteur avant d’être masqué.

À ce stade, le prix d’une longrine en béton ne peut pas être déduit de sa seule longueur. La difficulté des terrassements, le type d’appuis et le ferraillage influencent directement l’intervention.

Quels postes font varier le budget ?

Sans dimensions, quantités, conditions d’accès, terrassement, type d’appuis et plan d’armatures, le coût reste inconnu. Un tarif au mètre peut exclure une part importante du chantier.

Le devis doit isoler autant que possible :

• l’implantation et les études d’exécution ;
• le terrassement, l’évacuation des terres et les éventuels blindages ;
• les semelles, plots, pieux ou micropieux ;
• le coffrage ou la fourniture d’éléments préfabriqués ;
• les aciers, le béton, le levage et la main-d’œuvre ;
• les réservations et passages de réseaux prévus ;
• le drainage, les remblais et le compactage ;
• les contrôles et les adaptations en cas de sol différent.

Comparez uniquement des offres fondées sur les mêmes plans, les mêmes quantités et la même étude géotechnique. Pour repérer les exclusions et les formulations imprécises, prenez le temps de contrôler un devis de travaux avant signature.

Que faut-il demander avant de valider la solution ?

Avant tout engagement, réunissez :

• le rapport géotechnique complet ;
• la note de calcul du bureau d’études structure ;
• le plan de coffrage et le plan de ferraillage ;
• le détail des prestations incluses et exclues ;
• le traitement prévu en cas d’écart découvert au terrassement ;
• les attestations d’assurance correspondant précisément aux travaux réalisés ;
• un calendrier indiquant les contrôles à effectuer avant coulage et remblaiement.

Suspendez la signature si la solution n’est décrite qu’oralement, si aucun calcul ne justifie les dimensions ou si les adaptations possibles au terrain ne sont ni encadrées ni chiffrées. Vous pouvez aussi découvrir nos conseils rénovation pour préparer les autres décisions du chantier.
